  • 「見せる」「見せない」「映し出す」液晶調光フィルム
パンフレット お問い合わせ Q&A

TOPICS

製品詳細

特長

  • 高い透明性

    ガラスの透明性を損なわないよう、高い透過率をもったスマートガラスを実現。

  • 超薄型・抜群の加工性

    薄型フィルムの生産が可能。曲面形状への対応、既存ガラスへの後貼り施工が容易。

  • 映像投射スクリーン

    不透明時には高画質高精細な映像の投射が可能。

  • 国内自社工場生産

    確かな品質、安心の供給体制を約束するジャパンクオリティ。クラス100のクリールームで生産。

  • 国内最大サイズ

    大きな開口の窓やパーティションにも、1枚貼りが可能。

    製品幅：1,450mm

製品詳細

製品ラインアップ

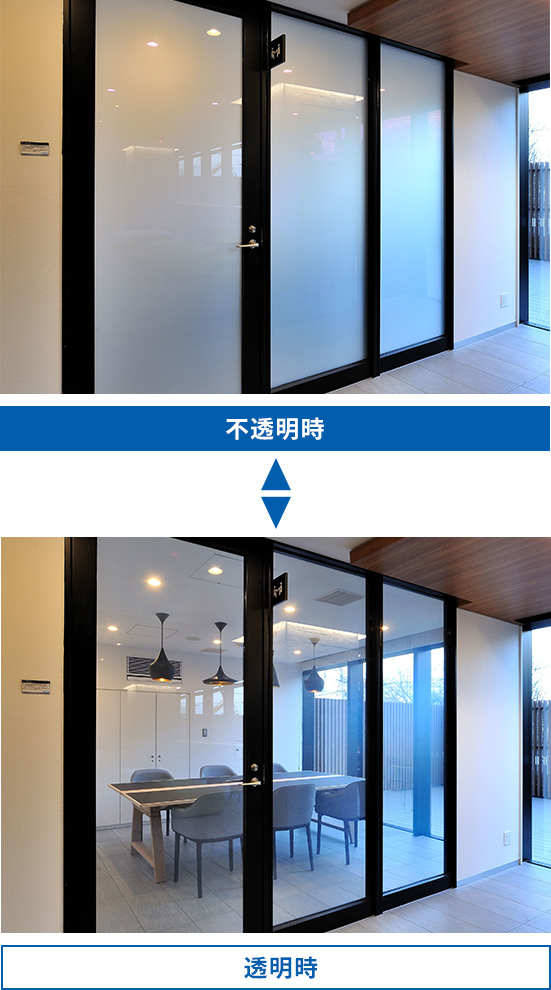

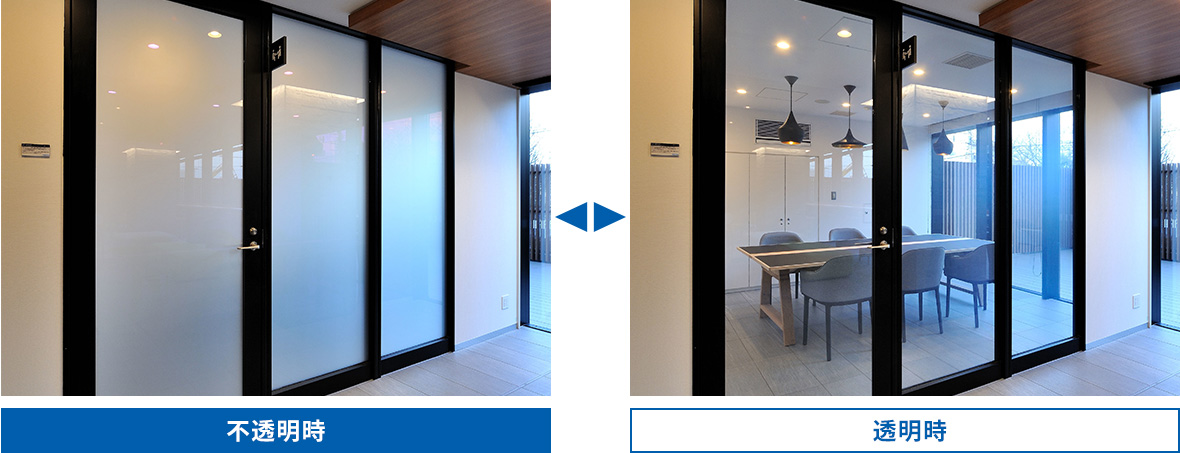

  • ノーマルモード

    電源オフ（非通電）時に、「不透明」電源オン（通電）時に「透明」となる通常タイプ。

    ノーマルモードの特長

    • プライバシー確保

      不透明時の曇り度が高いため、安心のプライバシー空間を実現。

    • 透明度可変

      コントローラーを利用することでスムーズな透明度の調節が可能。

  • リバースモード

    電源オフ（非通電）時に「透明」である新タイプ。

    リバースモードの特長

    • エコロジー

      透明時は電気が不要。通常透明で使用する環境に。

    • 停電時に透明

      停電時に透明になるため、万一の際に視界が確保でき安心。

基本データ

  • ノーマルモード

    厚さ 0.27mm
    最大寸法 1,450×3,000mm
    全光線透過率（ON時）*1*2 86%
    平行線透過率*2 ON 82%
    OFF 1%
    ヘイズ*1*2 ON 5%
    OFF 98%
    応答速度*3 0.1sec
    消費電力*4 5W/m2
    駆動電圧 AC40～80V
    動作温度 -20～90℃
    SWOM（耐候性試験）*5 2,000時間クリア
    • JIS K 7361-1 および JIS K 7136 に基づく実測値であり、保証値ではありません。
    • 23℃の温度環境下における実測値。
    • 23℃の温度環境下におけるフィルムの応答速度であり、電源装置の起動・応答時間などは含みません。低温環境下では、フィルムの特性上、応答速度が遅くなります。
    • 23℃の温度環境下、面積1m2における最適電圧 (矩形波40Vrms 40Hz)による実測値。フィルムの消費電力であり、電源装置などの消費電力は含みません。
    • SWOM（耐候性試験）はJIS A 5759 に基づき実施しています。弊社指定の粘着剤および端面封止材を用いて、弊社規格をクリアしています。

  • リバースモード

    厚さ 0.26mm
    最大寸法 1,450×3,000mm
    全光線透過率（OFF時）*1*2 88%
    平行線透過率*2 ON 7%
    OFF 80%
    ヘイズ*1*2 ON 92%
    OFF 10%
    応答速度*3 0.5sec
    消費電力*4 5W/m2
    駆動電圧 AC25～80V
    動作温度 -10～60℃
    SWOM（耐候性試験）*5 2,000時間クリア
    • JIS K 7361-1 および JIS K 7136 に基づく実測値であり、保証値ではありません。
    • 23℃の温度環境下における実測値。
    • 23℃の温度環境下におけるフィルムの応答速度であり、電源装置の起動・応答時間などは含みません。低温環境下では、フィルムの特性上、応答速度が遅くなります。
    • 23℃の温度環境下、面積1m2における最適電圧 (矩形波40Vrms 60Hz)による実測値。フィルムの消費電力であり、電源装置などの消費電力は含みません。
    • SWOM（耐候性試験）はJIS A 5759 に基づき実施しています。弊社指定の粘着剤および端面封止材を用いて、弊社規格をクリアしています。
LC MAGICが選ばれる理由
オプション・周辺部材に
ついてはこちら

動画集

  • 芝浦展示場の紹介

    東京都港区芝浦弊社ビル内の常設展示場の紹介動画。
    大型パーテーション、可動部設置、階調表現、リモコン操作、分割デモをご覧ください。

  • 近江鉄道「八日市駅」イベント展示

    八日市駅で開催した“鉄道ヘッドマーク優秀賞展示”を「LC MAGIC」が演出しました。

  • 調光デバイス LC MAGICのご紹介

    オートモーティブワールド2022にて上映した紹介動画です。

導入までのステップ

  • お問合せ受付

  • 御見積提出

  • 現地調査

  • 詳細見積提出

  • 着工

LC MAGICができること

調光の原理

  • 液晶が不均衡に配向。
    液晶と高分子の屈折率が不一致なため、散乱状態となり不透明になる。

  • 液晶が均衡に配向。
    液晶と高分子の屈折率が一致するため、透明状態になる。

スマートウィンドウができるまで

開発商品紹介

  • 開発中の商品です。
    試作、量産対応についてはお問い合わせください。

ノーマルブラック

電源OFF時に可視光線透過率「5%」の「黒色」と なる「LC MAGIC」の新グレード「ノーマルブラック」です。
2024年度から、自動車をはじめ航空機や鉄道などモビリティ業界向けの量産とサンプル出荷を開始します。
建材、その他用途向けについてはお問合せください。

  • OFF（非通電）可視光線透過率5%
  • ON（通電）可視光線透過率43%

自動車搭載イメージ

  • OFF（非通電）
  • ON（通電）

※画像はハメコミ合成のイメージです。

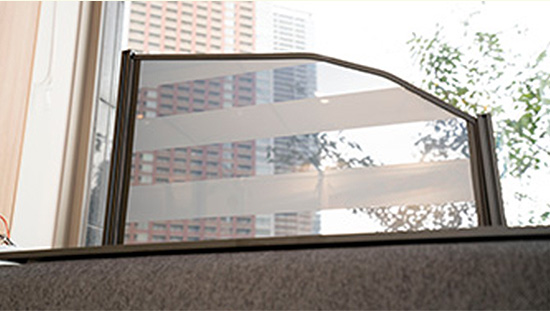

分割駆動

透明導電膜を特殊な方法で切断。あたかも切れ目なく、個別に駆動制御することが可能。

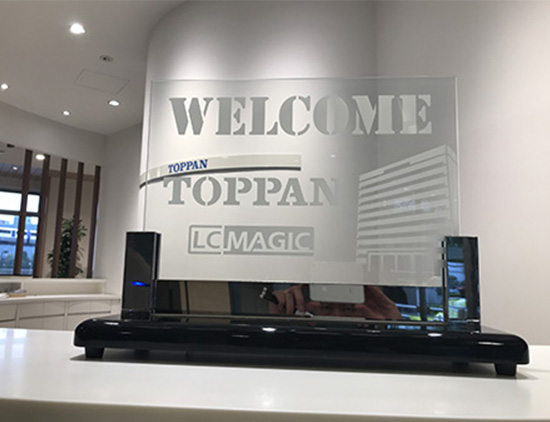

デザイン分割

芝浦ビル1階受付に常時設置しています。
