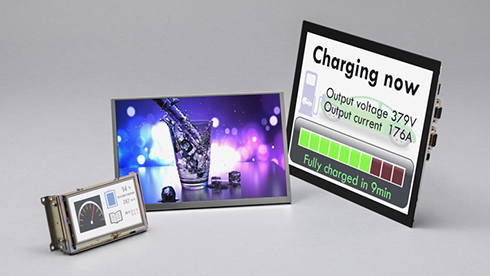

ディスプレイソリューション

高性能・高信頼性のTFT液晶に
タッチパネルや回路ボードを組み込んだ
TOPPANディスプレイソリューションが
産業機器の開発リソースの効率化を実現します

  • PCAP/カバーガラス

  • 回路ボード

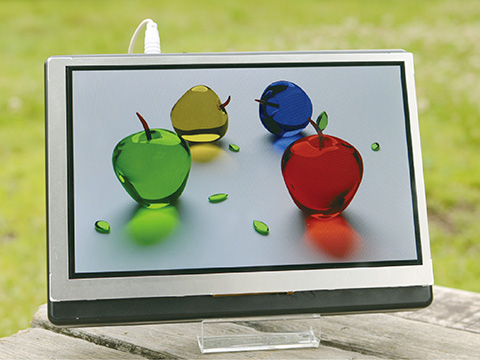

TOPPANは独自の屋外視認性/低消費電力に優れたBlanview™TFT液晶をベースにした豊富なラインアップを保有しています。
さらに組込み機器に要求されるディスプレイ周辺技術を的確に取り込み、小型から大型までのディスプレイソリューションをワンストップで提供することにより、お客様が抱える設計・開発工程における課題解決に貢献します。

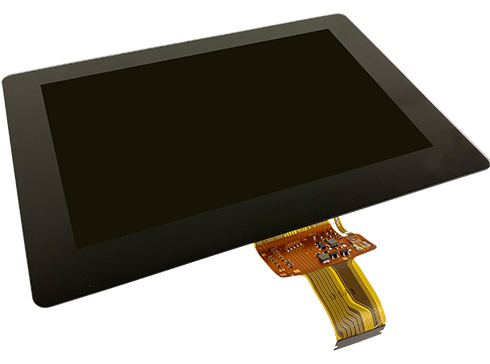

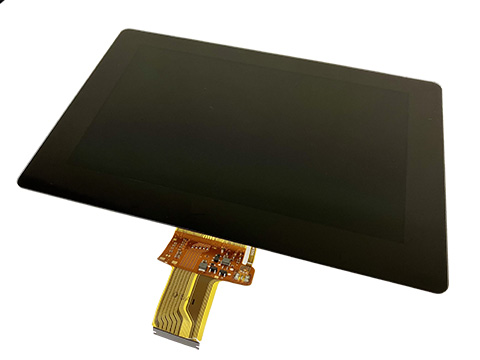

PCAP/カバーガラス付きソリューション

産業機器用途において表示と入力の一体化を可能にするタッチパネルの採用が増えています。液晶とタッチパネルは、お客様が個別に購入し貼り合わせるのが一般的でしたが、TOPPANでは自社液晶にPCAPやカバーガラスを貼り合わせて提供します。

光学貼合によりディスプレイのコントラストや堅牢性・耐久性を向上させ、Blanview™の特性を最大限に活かすことが可能になります。

特長

  • 自社工場に最新の貼合設備を導入し、産業機器や車載向けに小ロットからの対応が可能です。
  • カバーガラスのカスタム対応を承ります。

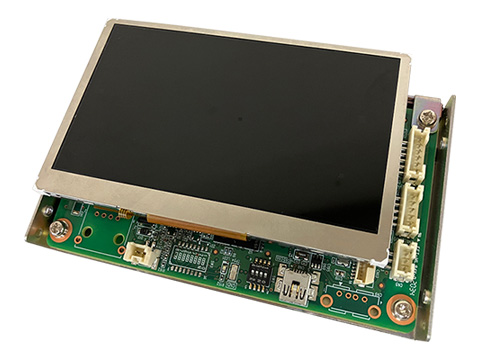

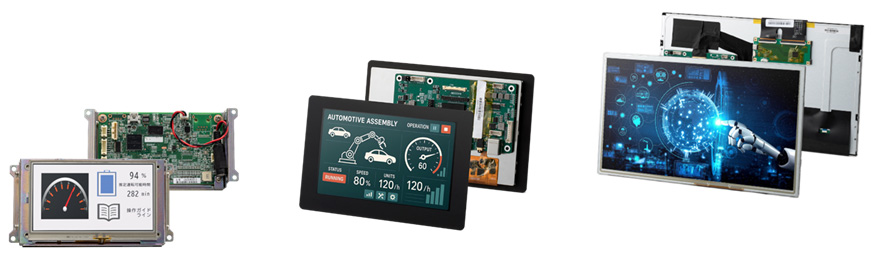

回路ボード付きソリューション

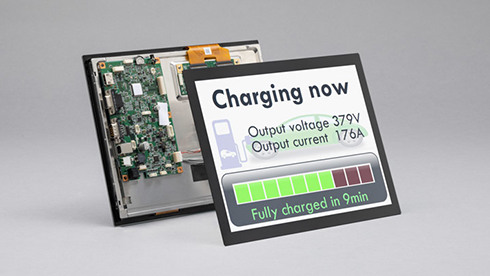

お客様の用途にあわせた回路ボードを、TFT液晶モジュール&タッチパネルと一体化して提供します。
回路ボードは、PCやシングルボードコンピュータ(SBC)から出力された映像信号を読み取り、リアルに画像データを表示させる映像入力型と、メモリに書き込まれた画像データを制御信号により表示させるコマンド制御型の2種類を用意しています。

映像入力型

  • 標準的な映像信号(HDMI信号など)と直接接続してすぐに使用可能。
  • OSD(オンスクリーンディスプレイ)機能によりボード上で画像調整&輝度調整が可能。

コマンド制御型

  • アナログメータや白黒LCD、7セグメント表示器(LED)などを搭載した表示部を、簡単なシステムでカラーLCD化が可能。
  • 作画ソフトウェア付属で手軽に画像作成が可能。

回路ボード付きラインアップ

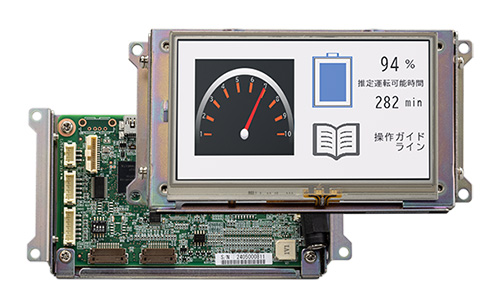

COU43H4P40URC 【開発中】

概略仕様

項目 仕様
サイズ 4.3” (10.9cm)
解像度 480 x 272
外形寸法 (mm) 139×73×23.4(未定)
輝度 1000 cd/m2(未定)
表示色数(最大) 65,536
文字表示 英語+対応言語(日本語、韓国語、ヨーロッパ言語)から1種類選択
内蔵メモリ容量 20MB(for image storage)
タッチパネル方式 抵抗膜方式タッチパネル、4線式
シリアルインターフェイス RS232,RS422/485
電源電圧 DC 5V

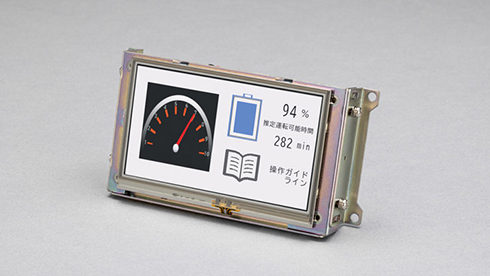

  • 堅牢性に優れたBlanview™ Gシリーズ4.3”WQVGA に抵抗膜式タッチパネル、コマンド制御型回路ボードを搭載。
  • マイコンボードとシリアル1ポートで接続可能なため、7セグメント表示器やスイッチ類を簡単・迅速にタッチパネル表示器にアップグレード。
  • 組込み機器への搭載が容易なオープンフレーム形状で提供可能。

TOPPANは順次、回路ボード付きソリューションモデルのラインアップ拡充を進めて参ります。
下記よりお問合せを承りますので、お気軽にご連絡ください。
