タッチパネルモニター

お客さまの用途にあわせた制御基板を、液晶ディスプレイとタッチパネルと一体化して提供します。

制御基板は、マイコンとメモリを搭載しシステム基板からの制御信号を受け取り画像データを表示させるコマンド制御型と、PCやシングルボードコンピュータ（SBC）からの映像信号をディスプレイ信号に変換して表示する映像入力型の2種類を用意しています。

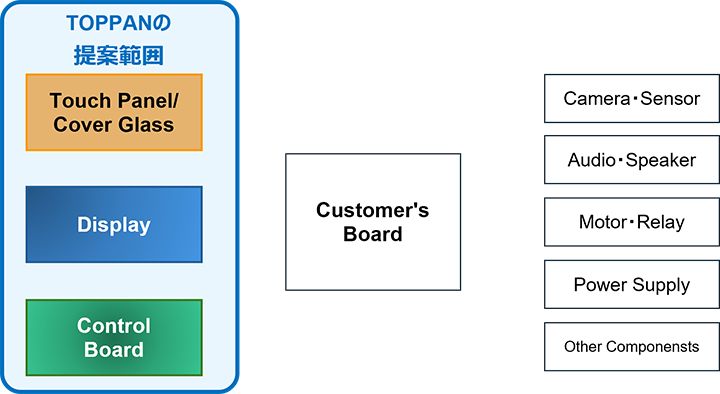

お使いのマイコン/CPUや、映像出力のご希望に応じていずれかの方式を提案させて頂きます。また、ディスプレイだけでなく、タッチパネル制御（静電容量方式または抵抗膜方式）を含めたトータルサポートをご提供します。

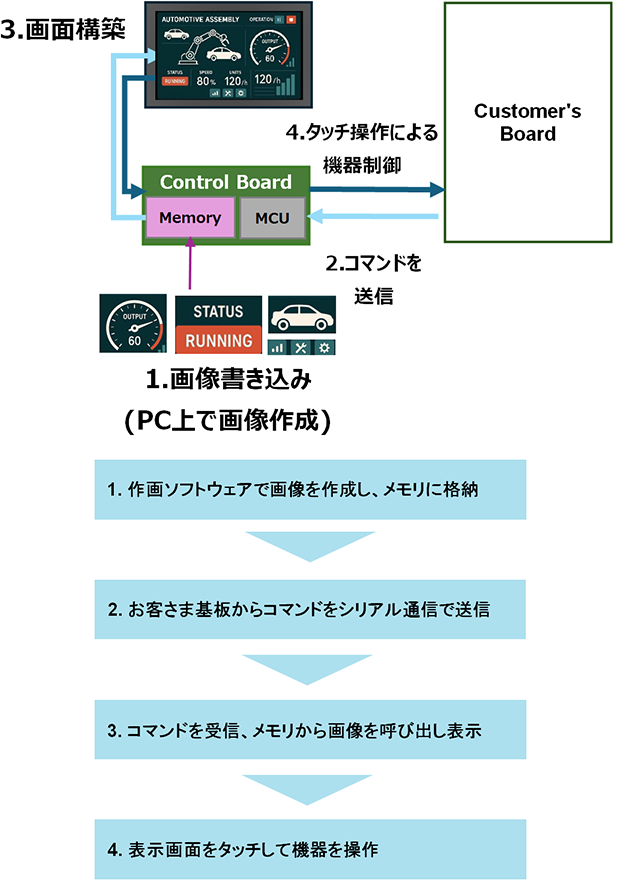

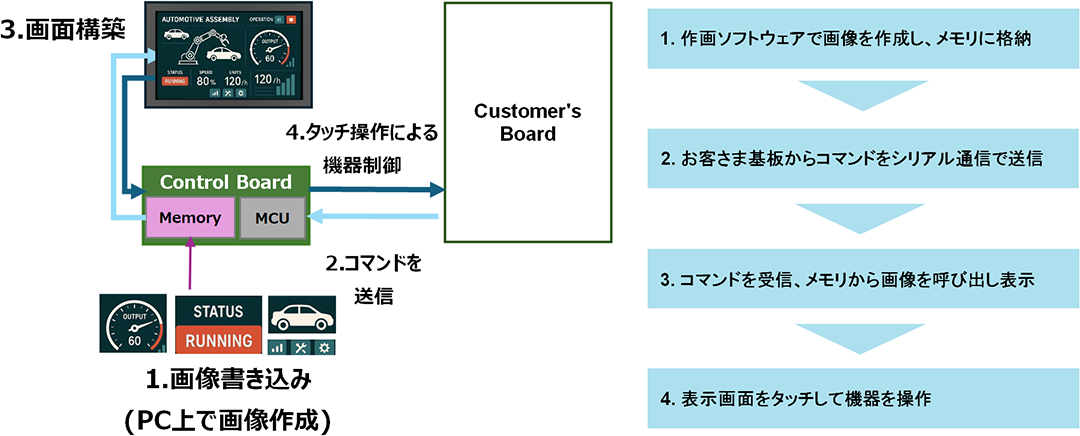

タッチパネルディスプレイとプログラムが書き込まれた制御基板、作画ソフトウェアをパッケージ化した一体型製品をご提供します。
定型的な表示・操作（パターン動作）を想定した用途に最適です。

ディスプレイに表示する画像は、付属の作画ソフトウェアで直感的に作成が可能です。PC上で動作シミュレーションも可能なため、お客さまご自身でプログラム開発を行う場合と比較して、開発期間の短縮化や開発リソースの効率化に繋がります。

コマンド制御にはRS232Cなどのシリアル通信を使用し、産業機器の標準的な通信プロトコルであるMODBUS(RTU)に対応しています。

お客さまのマイコンへの負荷が少ないため、ディスプレイ表示やタッチパネル制御機能を備えていないシステム基板でも、大掛かりな新規開発を行うことなく、タッチパネルモニターを容易に導入いただけます。

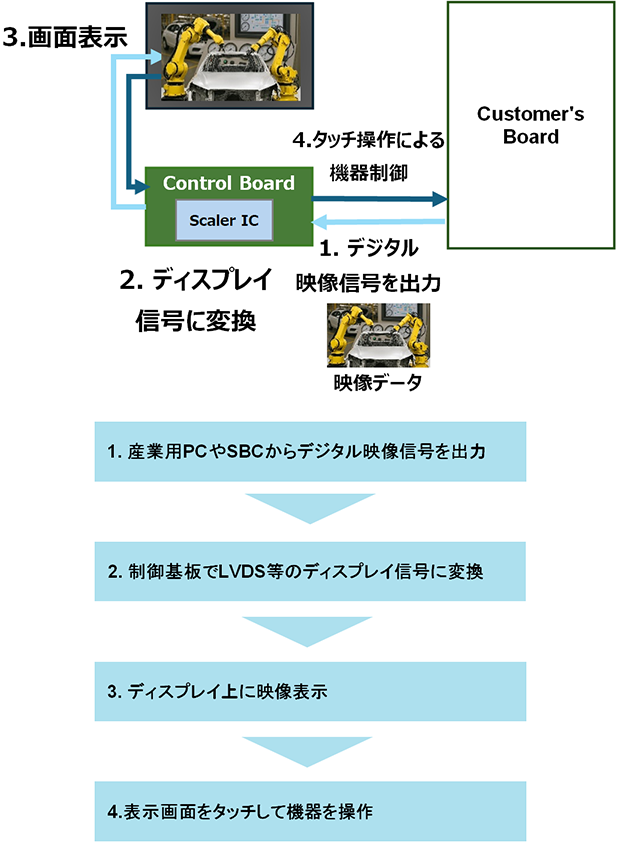

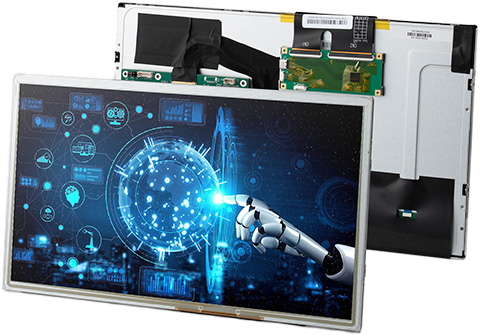

産業用PCやシングルボードコンピュータ(SBC)から出力されるデジタル映像信号をディスプレイ信号に変換し映像を表示します。

お客さまが産業用PCやSBCを導入される際に、ディスプレイインターフェースの追加実装や個別の変換基板を用意することなく、ディスプレイに直接接続させることで、タッチパネルモニターとしてすぐに使用できます。

制御基板にはタッチパネルコントローラ（静電容量方式/抵抗膜方式の両方式に対応）を搭載しています。またオンスクリーンディスプレイ(OSD)機能により、画面上に調整用メニュー画面を表示させて画像・輝度調整が行うことができます。

タッチパネルモニターラインアップ

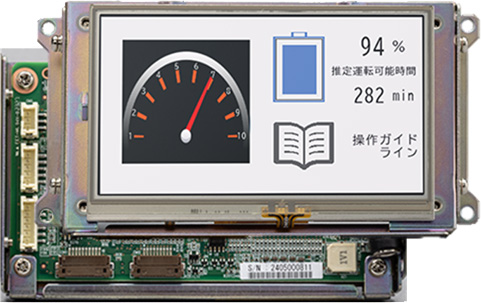

仕様	機種名: COU43H4P40URC
外形寸法(mm)	139 (H) × 73 (V) × 23.4 (D)
表示サイズ	4.3inch
画素数	480(H) × 272 × RGB (V)
LCDモード	VA, Normally Black
輝度(cd/m²)	TYP. 500 / MAX. 1,000
タッチパネル方式	アナログ抵抗膜タッチパネル 4線式
シリアル通信	RS232C×1 , RS422/485×1
メモリ容量	20MB (for image storage)
文字表示	英語以外対応言語から1種類選択 ※日本語、韓国語、ヨーロッパ言語
温度特性（動作）	-20 to +55°C
温度特性（保存）	-30 to +80°C
電源電圧	DC 5V

標準ラインアップは逐次追加して参ります。
上記以外のサイズや仕様のご要望がございましたら下記よりお問い合わせください。
