エッチング製品事例紹介

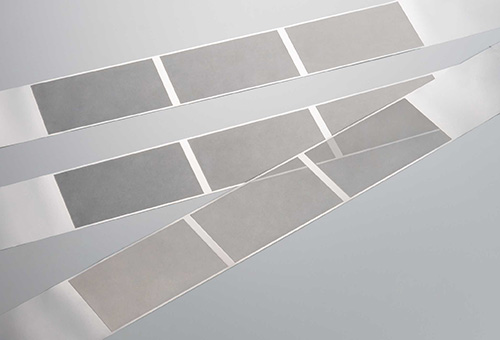

高精細メタルマスク

  • スパッタ用の超高精細金属マスクです。
    高い精度でエッチング工程をコントロールし、スパッタ用途に適した断面形状を形成します。
    高精度なスパッタパターンを成膜することが可能です。

マイクロ流路

  • 貫通エッチングとハーフエッチングを組み合わせた異なるパターンの薄板材を積層することとで、複雑な流路を形成します。ヒートパイプ・ベーパーチャンバーなどの放熱・冷却デバイス用部材や、インク流路などの用途に使用出来ます。

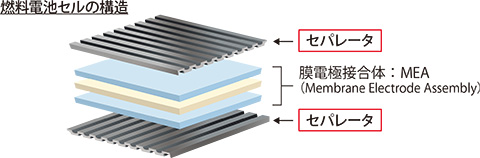

燃料電池セパレータ

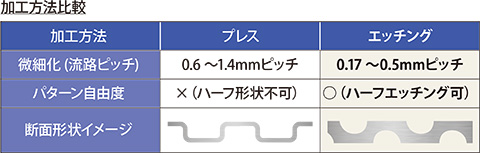

  • 燃料電池用の金属セパレータです。ガスや空気を均一に流すため、表面に微細な流路をパターニングしています。プレス方式とは異なり、超微細ビッチの流路を形成可能です。

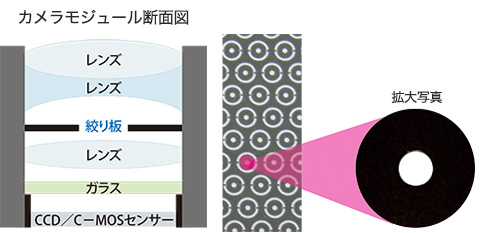

カメラモジュール用遮光板(絞り板)

  • スマートフォンや携帯電話の内蔵カメラモジュール用の遮光板(絞り板)です。

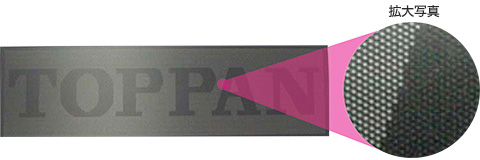

スピーカーグリル

  • 薄型テレビ等に使われる金属製のスピーカーメッシュ(グリル)です。
    開口寸法をコントロールすることでロゴマーク等のデザインを施すことができます。

歯車(拍車)

プリンターなどの用紙搬送に使用される小型歯車(拍車)です。

レンズアクチュエータ用板バネ

カメラモジュールに使用される微細板バネです。

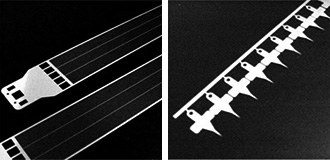

プリンター用帯電グリッド、除電針

  • レーザープリンターに使われる帯電装置用のグリッド電極と、除電装置用の除電(除電)針です。

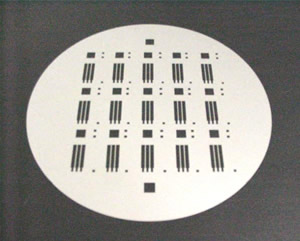

シリコンウェハー用メタルマスク

  • シリコンウェハーの金属蒸着加工などに使用するメタルマスクです。

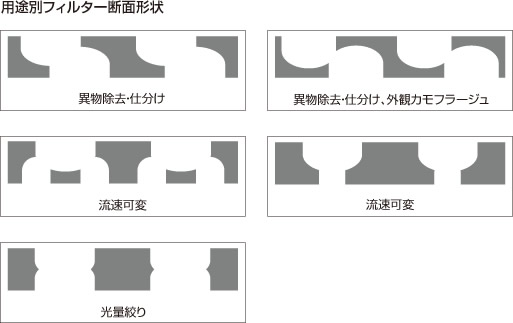

金属製フィルター

  • 自動車オイル用フィルター、各種家電用フィルター、バスユニット用フィルターなど、様々な用途に使用されています。

加飾品

  • エッチング技術とめっき技術などの加工技術を応用した加飾部材です。
    記念品・ギフトの用途の金属栞や、製品に使用されるロゴ等のネームプレートなど、多様な用途にご利用できます。

    • エッチングしおり

    • ロゴプレート
